觸發式定期回報

📅 最後更新：2026-06-16 | 📌 負責人：KC

本文是「磅秤發重量 / 用電量發佈 / SF965 計米回報」這類需求背後共用的通用機制的權威說明。 各裝置的可重現 recipe 見 §6 的實例連結;本文講「精神、最小骨架、怎麼在 Web 介面做、 怎麼變成工作流程頁一鍵卡片」,看完任何 RS485 量測值都能自己兜出「外部下命令 → 設備每 N 秒回報」。

#1. 精神：不為每種設備寫特製韌體

過去「磅秤發重量」一度想做成磅秤專屬韌體(WI-127),後來全面廢除特製化(WI-130),改成 重用現有的通用機制。核心只有三塊既有積木:

1. RS485 來源 — 設備已在輪詢的 Modbus 暫存器(重量 / 用電量 / 計數值…)。
2. CONVERTER 輸出通道 — 把暫存器值套進 JSON 模板,週期發到 MQTT topic。
3. MQTT 閘訊號 — 外部發 {prefix}/cmd/signal/{N} 控制「發 / 停」與「多久發一次」。

flowchart LR
  RS["RS485 量測值<br/>weight / kWh / 計數"] -->|韌體輪詢| REG["Modbus 暫存器<br/>rs485.<SlaveID>.*"]
  REG --> CONV["CONVERTER 輸出通道<br/>套 JSON 模板"]
  GATE["MQTT 閘訊號<br/>cmd/signal/N"] -. "開/關 + 間隔(payload=秒)" .-> CONV
  CONV -->|每 N 秒| OUT["MQTT topic<br/>{prefix}/scale/weight…"]
  EXT["外部管理端"] -->|"送 N=開、0=停"| GATE
  OUT -->|訂閱| EXT

✅ 沒有任何設備專屬韌體。換一台新設備 = 換 Modbus 暫存器 map + 改 JSON 模板,流程骨架不變。

#2. 最小骨架（純 level 閘）：1 個訊號 + 1 個通道

最單純的「按命令週期上報」只需兩個物件(用電量 / 計米器都走這個):

⚠️ 閘訊號務必用準位 trigger=0(TRIG_ALWAYS),不要用 CHANGE(3)/RISING(1)。 準位才代表「持續開關」語意,也才會在工作流程頁自動呈現成 on/off 卡片(見 §5;實測:CHANGE 觸發的閘不會合成卡片)。

操作（payload = 間隔秒數，WI-143）：

{prefix}/cmd/signal/N = 5   → 閘開，每 5 秒發一次
{prefix}/cmd/signal/N = 2   → 即時改成每 2 秒
{prefix}/cmd/signal/N = 0   → 閘關，停止

flowchart LR
  CMD["cmd/signal/N = 5"] --> SIG["閘訊號<br/>啟用回報 (準位 trigger=0)"]
  SIG -->|">0.5 = 真，間隔=5s"| CH["CONVERTER 通道"]
  CH -->|每 5 秒| T["{prefix}/power 或 /count"]
  CMD0["cmd/signal/N = 0"] -.->|閘關| CH

converterIntervalFromGate=true 時,發佈間隔直接取閘訊號的 MQTT payload(秒)； 設 false 則用固定的 converterIntervalSec。送 0 一律停。 ⚠️ 這些 cmd/signal/* 千萬別用 retain(-r) —— retained 會在設備重連時反覆灌回、誤觸發。

📌 發佈「時機」三種模式(並存,擇一):

模式	設定	行為
固定間隔	converterIntervalSec(網頁對話框預設)	每 N 秒固定發,例每 5 秒
payload=秒數(本文示範)	converterIntervalFromGate=true(WI-143)	送到閘的數字=幾秒發一次、送 0 停
變更時才發	converterOnChange=true(v5.9.263)	值有變才發、沒變不重複;間隔填 0=純變更

#3. 進階骨架（命令 + 校正）：磅秤那種

當「上報前要先做一件事」(例如磅秤要先歸零去皮),就在最小骨架前面加一段 上升緣命令 → 規則 → 動作:

sequenceDiagram
  participant Ext as 外部管理端
  participant Dev as Opta 設備
  participant Bus as 磅秤 (Modbus)
  Ext->>Dev: cmd/signal/X = 1  (上升緣命令)
  Dev->>Bus: 寫 cal_ch / cal_trig（歸零去皮）
  Dev->>Dev: 開閘 → cmd/signal/N = 1
  Dev->>Dev: 重置 → cmd/signal/X = 0（自動重新武裝）
  loop 每 N 秒（閘開期間）
    Dev->>Bus: 讀 weight
    Dev-->>Ext: {prefix}/scale/weight {"weight":..}
  end
  Ext->>Dev: cmd/signal/N = 0  (停止)

差別只是「閘」之前多了 edge-trigger 命令 + rules/actions + Modbus 寫入。純上報需求不需要這段。 命令訊號的值會「黏著」,所以動作要回送 0 重新武裝 —— 因此送 1 可重複、不必手動先歸 0。

#4. 在 Web 介面怎麼做（免命令列）

不想打 API 也行,整套都能在 Web Dashboard 點出來。兩步:

#4.1 建「閘訊號」(規則頁)

到 規則 頁新增一個訊號:來源型別選 MQTT 訊號、index = N、條件 > 0.5、觸發模式 準位(ALWAYS／trigger=0)。這就是「發/停」的閘 —— 用準位才會在工作流程頁變成 on/off 卡片(§5)。

#4.2 建「CONVERTER 輸出通道」(配置頁 → TCP I/O 通道)

到 配置 → TCP I/O 通道 新增一個通道:

• 方向 = 輸出、模式 = 轉換(CONVERTER)。
• MQTT 主題 = 你要回報的 topic(如 …/scale/weight、…/power、…/count)。
• 閘訊號 = 選 4.1 建的那個訊號。
• 勾 「間隔取自閘 payload」(converterIntervalFromGate)→ 送進閘的數字就是發佈秒數。
• 轉換模板 填 JSON,用 ${rs485.<SlaveID>.<欄位>} 取暫存器值,例 {"weight":${rs485.<SlaveID>.weight}}。

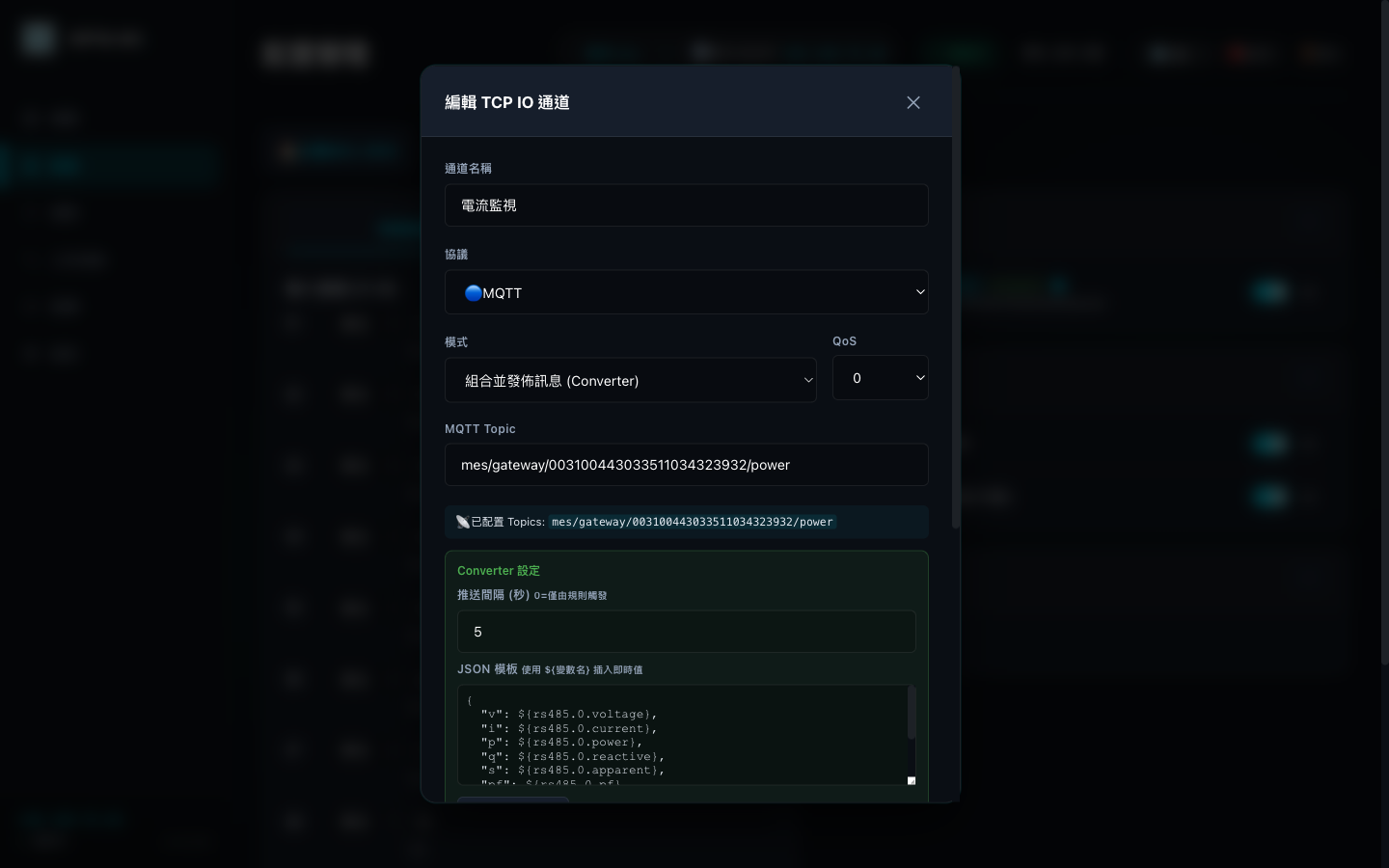

下圖為實機 OPTA-KC 的「電流監視」CONVERTER 通道:推送間隔 5 秒、門控信號=「啟用用電量發佈」、 JSON 模板取 Finder 9 欄電力值:

建好後不必重開機,送 {prefix}/cmd/signal/N = 秒數 即開始週期上報。

#5. 工作流程頁：把這套流程變成「一鍵白話卡片」

建好「準位(trigger=0)閘訊號」後,工作流程頁(WI-128/129)會自動把它合成一張 開關型卡片(WI-130:無需規則,只要閘是準位觸發)—— 現場操作員不必懂訊號/規則/動作、 也不必打任何 MQTT 命令,直接撥 on/off 開關就能開始 / 停止週期回報。

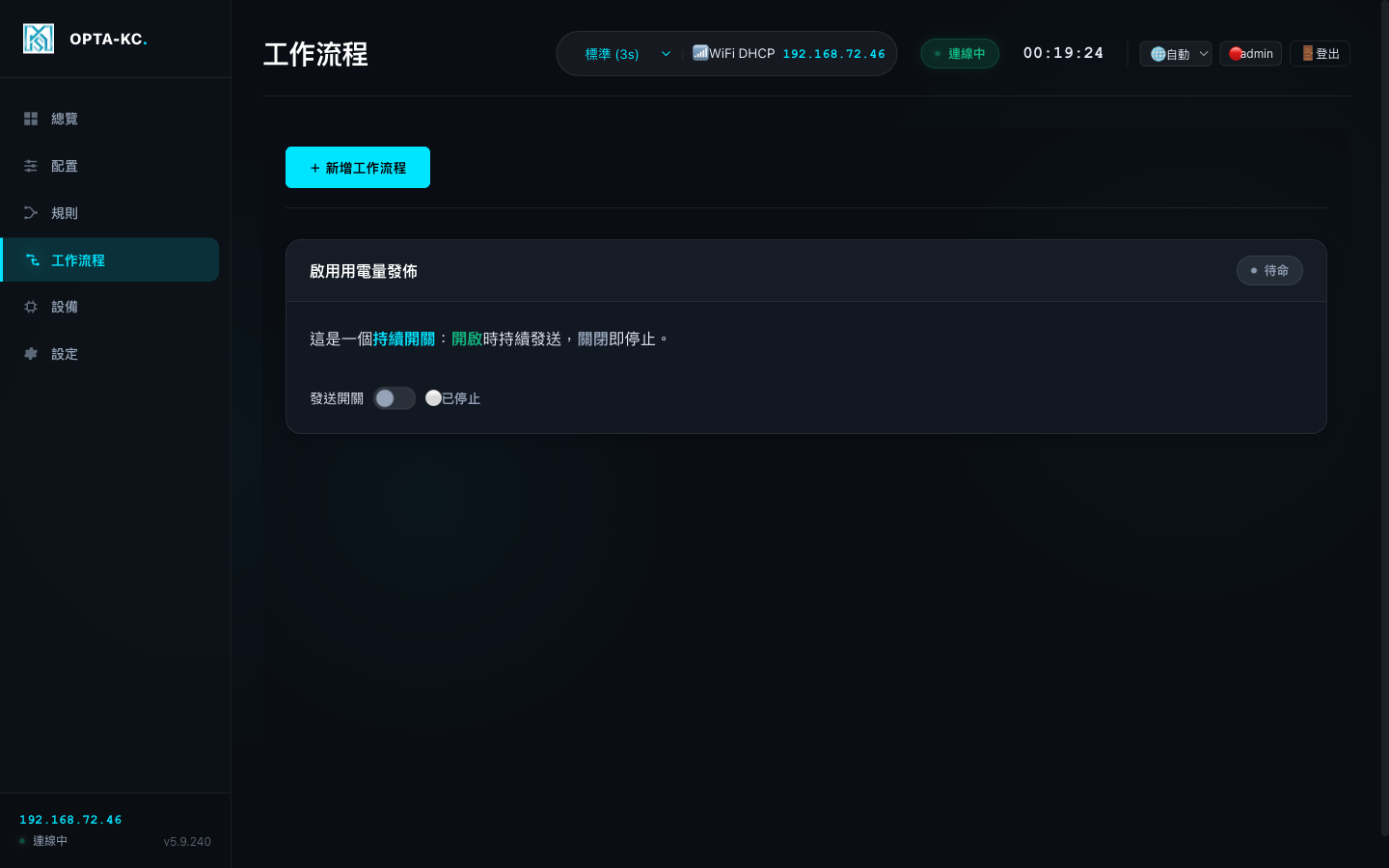

下圖為實機:一顆準位閘訊號即自動成為一張 on/off 卡片(「待命 / 已停止」):

⚠️ 只有準位(TRIG_ALWAYS/0)的閘會合成 on/off 卡片;若閘建成 CHANGE(3)/RISING(1), 工作流程頁不會出現卡片(實測 confirmed)。要呈現成卡片,務必把閘訊號的觸發模式設為準位。

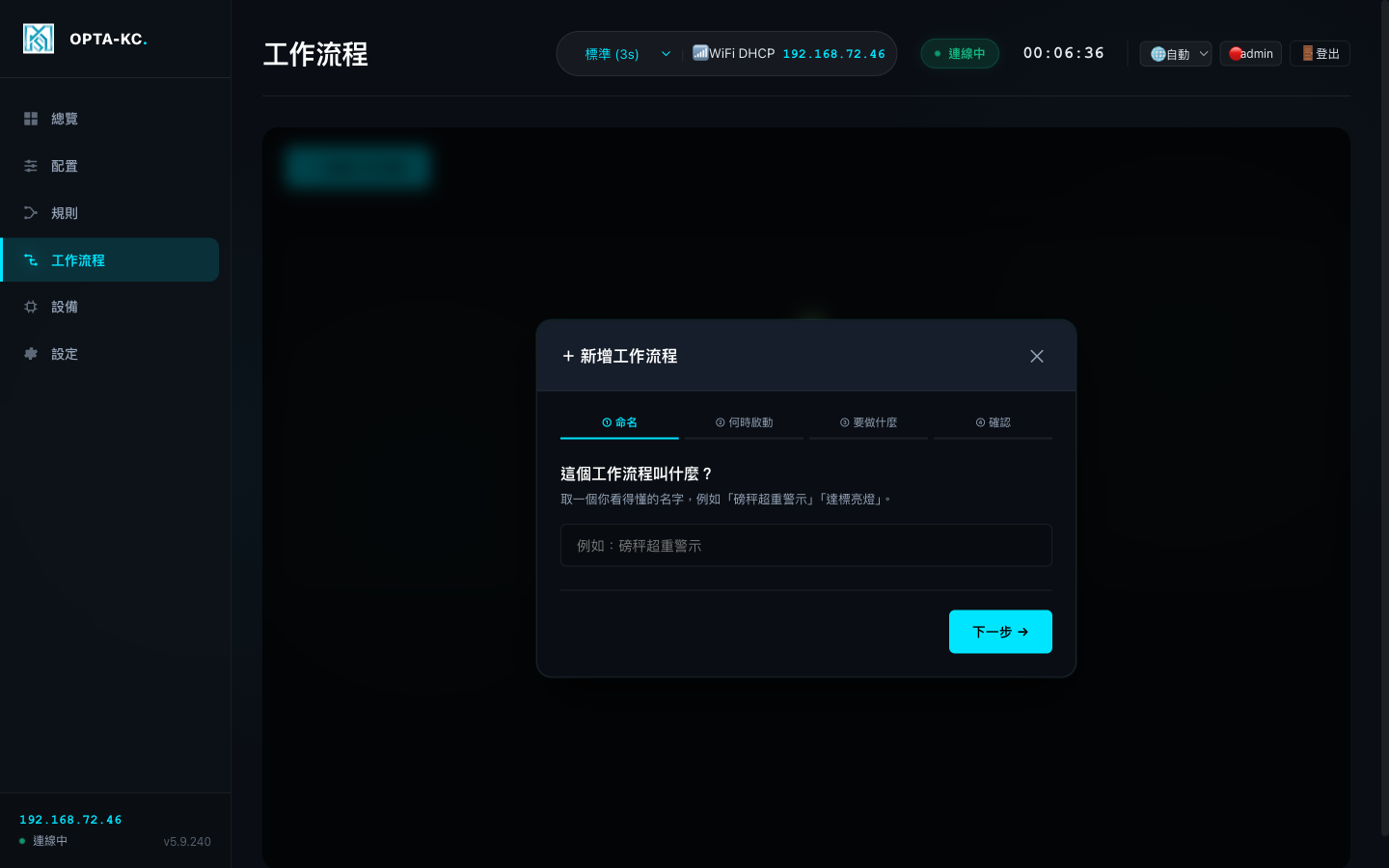

新流程也能直接從工作流程頁用 「＋ 新增工作流程」四步精靈(命名 → 何時啟動 → 要做什麼 → 確認)建立:

stateDiagram-v2
  [*] --> 待命
  待命 --> 發送中 : 撥 ON（或送間隔秒數）
  發送中 --> 待命 : 撥 OFF（或送 0）
  發送中 --> 發送中 : 每 N 秒上報一筆

• 切 ON → 徽章「🟢 發送中」,下游每 N 秒送一筆;切 OFF → 「⚪ 待命」停止。
• 狀態由設備即時回報,多人 / 多裝置看到的開關狀態一致(不是只反映你按的那下)。
• 這取代了舊版「要記 topic、用 MQTT 工具手動發 1/0」的做法。

📖 工作流程頁四種角色卡(觸發 / 開關 / 武裝監控 / 純被動)的完整操作見 操作手冊 §10.5 工作流程頁操作。

#6. 裝置實例（可重現 recipe）

#SF965 計米器（套最小骨架）

SF965 沒有專屬流程，完全比照 Finder 電力的 §2 最小骨架，只換暫存器與模板:

• RS485 來源:slave 3、9600/8N1、machineID 78(identifyDevice(78) → SF965)。
• 暫存器:當前計數值 0x0000~0x0001(40001~40002)INT32 唯讀。
  • ⚠️ 32 位元跨兩暫存器,讀出不對就換 Endianness:Modbus 同一 INT32 在不同設備可能用不同 byte / word 排列,需嘗試 byte swap 或 word swap 直到讀值正確。SF965 計數 raw 值另需乘 scale 0.00390625(÷256)。
• 通道 JSON 模板(假設 count 對應 rs485.<SlaveID>.count):

  {"count":${rs485.<SlaveID>.count}}

• 操作同 §2:{prefix}/cmd/signal/N = 5 → 每 5 秒發 {prefix}/count；送 0 停。

#7. 不必先知道 UID：whoami / info 探索（WI-131）

管理端要對全廠設備下命令、又不想預先記每台 UID:發免前綴廣播 mes/gateway/whoami (或對單台發 {prefix}/cmd/info)→ 設備回 {prefix}/info(uid/name/fw/ip/online/counts)

• 每通道 {prefix}/info/io/<id>(含該通道的控制 / 資料 topic)。

H=mosquitto.smms.com.tw; P=8883; U=smms; PW=2ojujiru
mosquitto_sub --insecure -h $H -p $P -u $U -P $PW -t "mes/gateway/+/info" -t "mes/gateway/+/info/io/+" -v &
mosquitto_pub  --insecure -h $H -p $P -u $U -P $PW -t "mes/gateway/whoami" -m 1

對外整合合約(給第三方現場管理端)見 ../specs/spec-mqtt-integration.md。

#8. 共同的坑（建流程必看）

1. POST signal / action 一定要帶 "enabled":true —— 否則 API 預設 false，訊號不評估、動作不執行，整條流程靜默不動(tcpio / rules 的 POST 本來就有帶)。
2. compact JSON:POST body 不能有空格(separators=(',',':'))，韌體用 indexOf 比對 "key":value。
3. cmd/signal/* 絕不要 retain;不慎發了用 -r -n 清除。
4. 寫入留 5s + 重試:Opta 單執行緒，flash 存檔(WiFi-safe unmount/mount)會阻塞 6-12s，連續快速 POST 會 ConnectionReset。
5. CH_TCP(output type 7)的 index 存 channelId(WI-129-0a)，不是陣列位置;規則 GET 回讀欄位是單數 signalId/actionId。
6. payload = 間隔秒數(WI-143，converterIntervalFromGate=true):送 N 每 N 秒、送 0 停。topic 用設備 UID 前綴(非 topicPrefix)。
